Methoden zur Abstandsschätzung eines MSI-Endoskops zum untersuchten Gewebe

In minimal-invasiven Eingriffen ist die Geometrie zwischen Endoskop und Gewebe ein kritischer Faktor: Der Abstand beeinflusst sowohl die Bildinterpretation als auch die Kalibrierung multispektraler Messungen. Der Text arbeitet zentrale Anforderungen für eine endoskopische Abstandsschätzung heraus und ordnet gängige Verfahren entlang dieser Anforderungen ein.

Als Ergebnis entsteht ein Systemkonzept, das ohne zusätzliche Sensorik am Patienten auskommt und stattdessen eine Tiefenkarte direkt aus dem 2D-(MSI-)Bild per neuronalen Netzen ableitet. Diskutiert werden die erwarteten Vorteile (Integrationsaufwand, Echtzeitfähigkeit) sowie die offenen Punkte für den klinischen Einsatz (Robustheit, Normen, Validierung).

Multispektralbildgebung (MSI) erweitert klassische Endoskopie um spektrale Informationen, die unter anderem Rückschlüsse auf Hämoglobingehalt und Sauerstoffsättigung im Gewebe erlauben. Für belastbare MSI-Ausgaben braucht es eine stabile und nachvollziehbare Kalibrierung, weil sich Intensitäten und spektrale Signaturen mit Aufnahmebedingungen wie Beleuchtung, Geometrie und Abstand verändern.

Bei minimal-invasiven Verfahren ist der Abstand zwischen Endoskopoptik und Gewebe gleichzeitig schwer zu kontrollieren und doch zentral: Er beeinflusst die räumliche Zuordnung, die Skalierung und die Vergleichbarkeit von Messungen über Zeit [1]. Eine Abstandsschätzung, die in den laufenden OP-Workflow passt, muss daher präzise arbeiten, in Echtzeit verfügbar sein und ohne zusätzliche Instrumente am Patienten auskommen.

Die Forschungsfrage lautet: Welche Verfahren zur endoskopischen Abstandsschätzung sind unter den Randbedingungen eines MSI-Systems praktikabel, und wie lässt sich ein Integrationskonzept entwerfen, das monokulare 2D-Bilder nutzt und dennoch eine ausreichend genaue Distanzinformation für die Kalibrierung bereitstellt?

Im Fokus steht die Abstandsschätzung für die Kalibrierung eines bestehenden MSI-Systems. Nicht behandelt werden detaillierte Implementationsfragen (z.B. konkrete Trainingspipelines, Hardwarebeschaffung) sowie klinische Studien- oder Zulassungsunterlagen, die für eine Produktreife zwingend nötig wären.

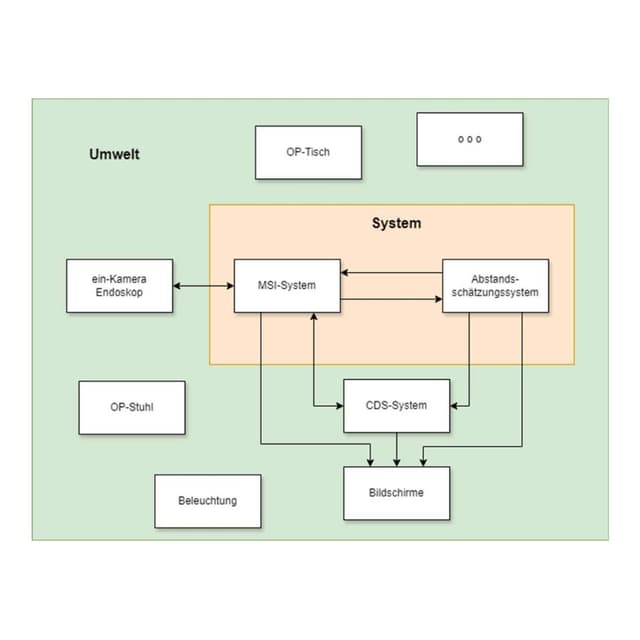

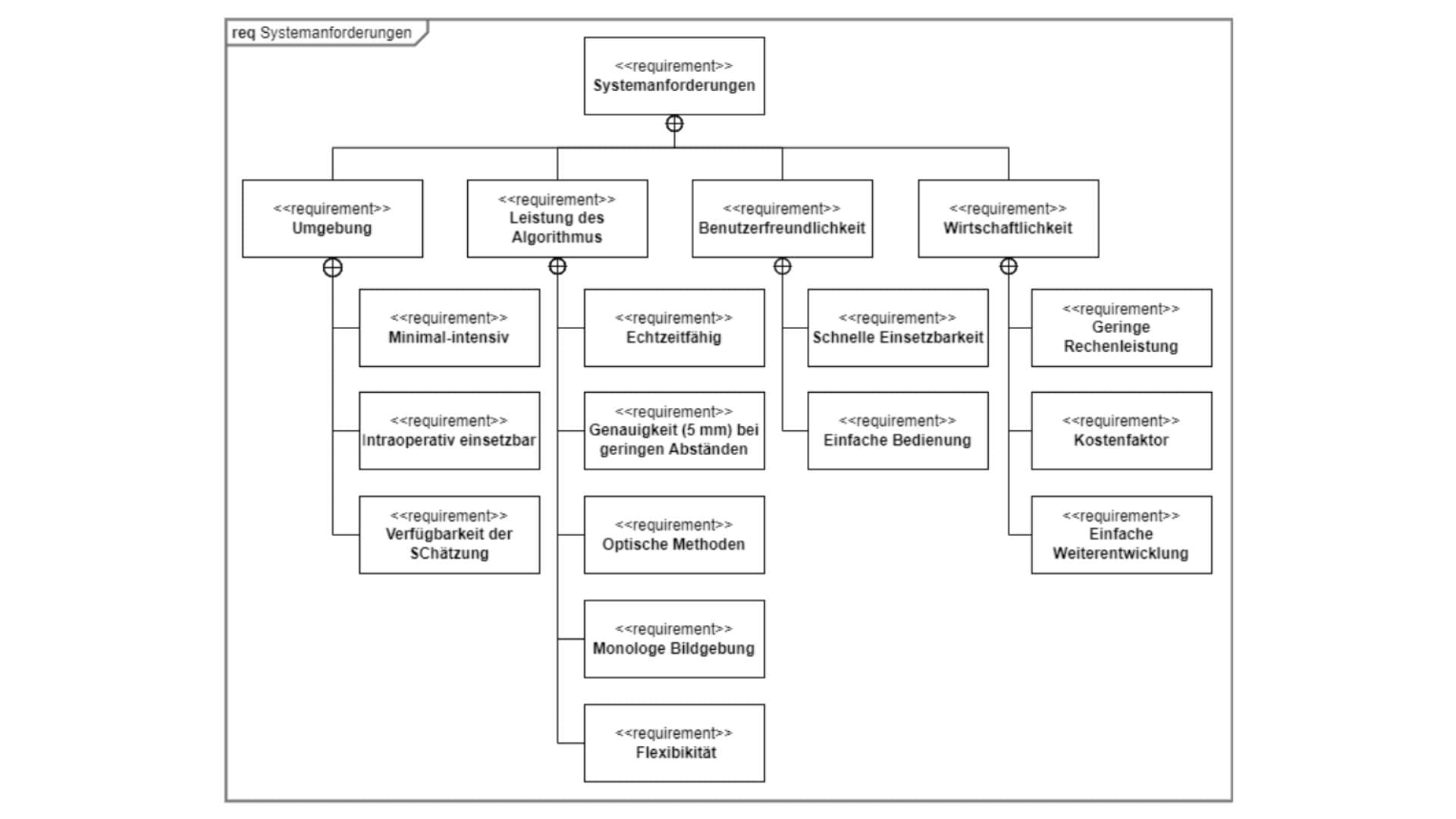

Der Ansatz kombiniert Systemanalyse und Technologievergleich. Zuerst werden Anforderungen aus dem Anwendungskontext minimal-invasiver Endoskopie abgeleitet und in Kategorien gegliedert (Einsatzumfeld, Algorithmusleistung, Bedienbarkeit, Wirtschaftlichkeit). Daraus entstehen Zielgrößen wie Echtzeitfähigkeit, geringe zusätzliche Hardware, monokulare 2D-Basis und eine Zielgenauigkeit im Millimeterbereich bei kleinen Abständen.

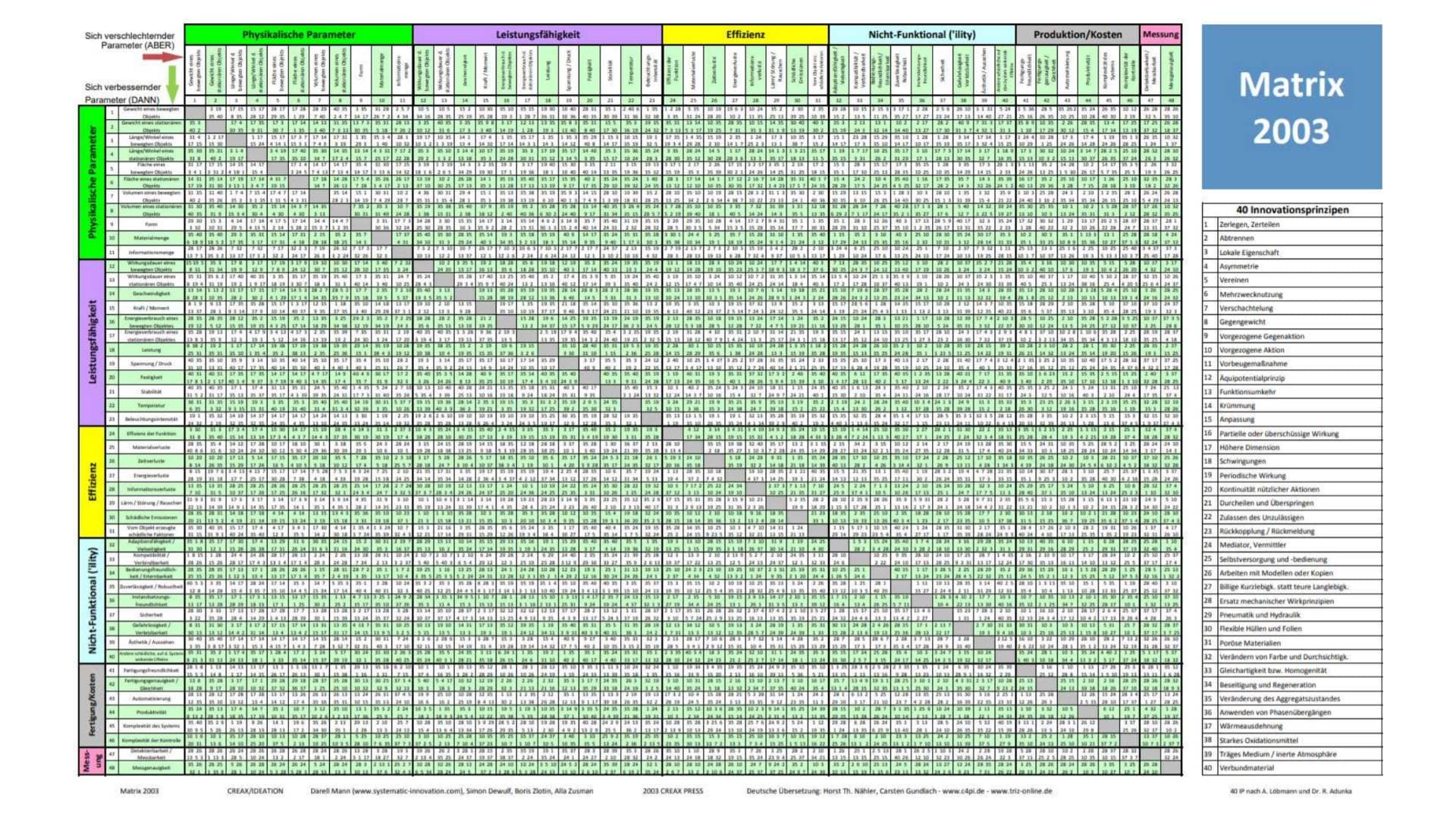

Anschließend werden typische Zielkonflikte als technische Widersprüche formuliert, etwa „höhere Genauigkeit erhöht Systemkomplexität“ oder „Echtzeitfähigkeit erfordert mehr Rechenleistung“. Diese Widersprüche dienen als Struktur, um Lösungsprinzipien zu diskutieren und Kriterien für die Technologieauswahl zu schärfen.

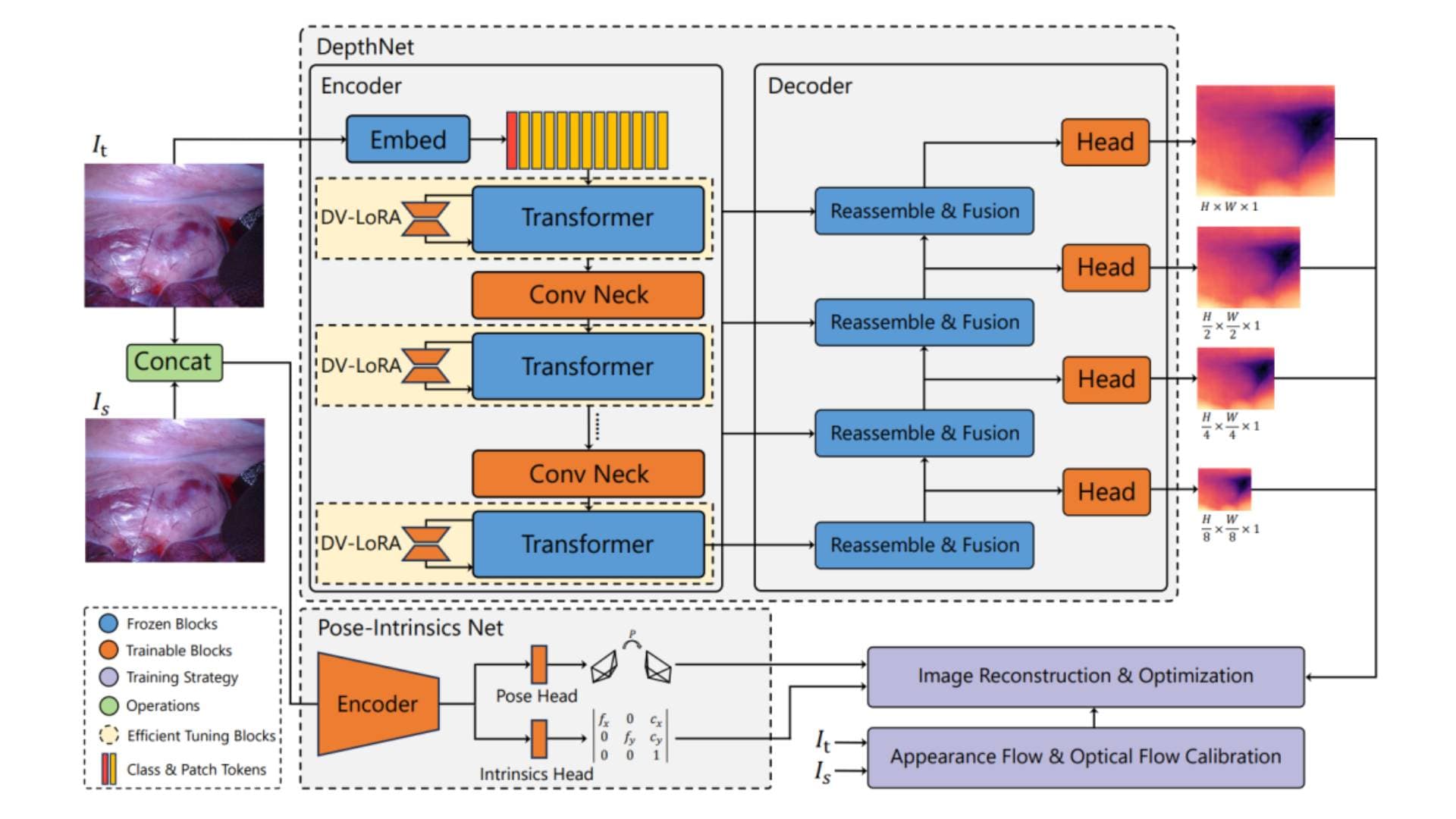

Im dritten Schritt erfolgt ein Vergleich relevanter Verfahren aus Computer Vision und optischer Messtechnik. Ausgeschlossen werden Varianten, die zusätzliche Hardware am Endoskop erfordern oder auf Stereo- bzw. Mehrkamerasysteme angewiesen sind. Übrig bleiben zwei Hauptfelder: optische Sensorprinzipien (z.B. Time-of-Flight) und lernbasierte Verfahren (neuronale Netze zur Tiefenschätzung aus Einzelbildern).

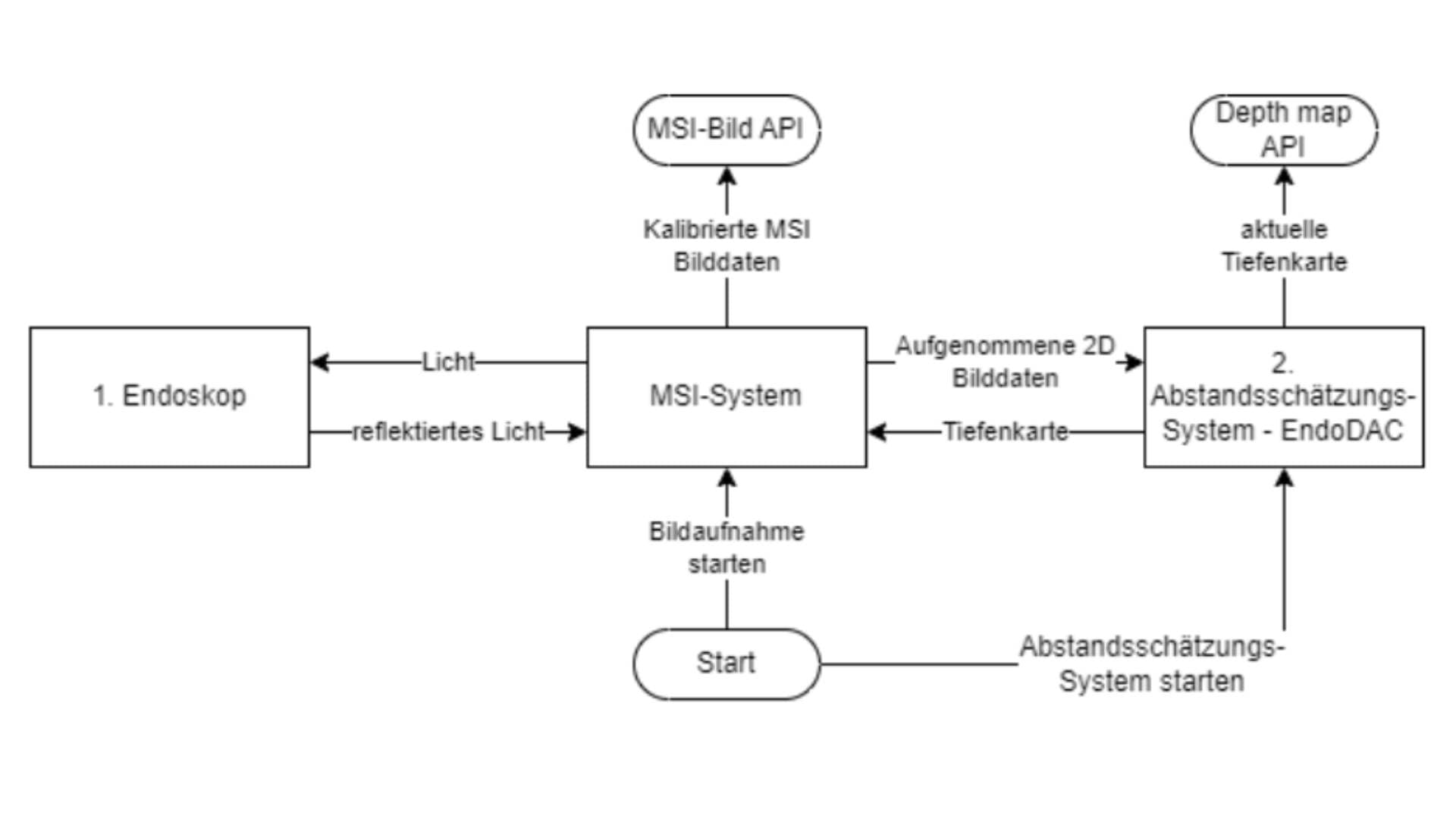

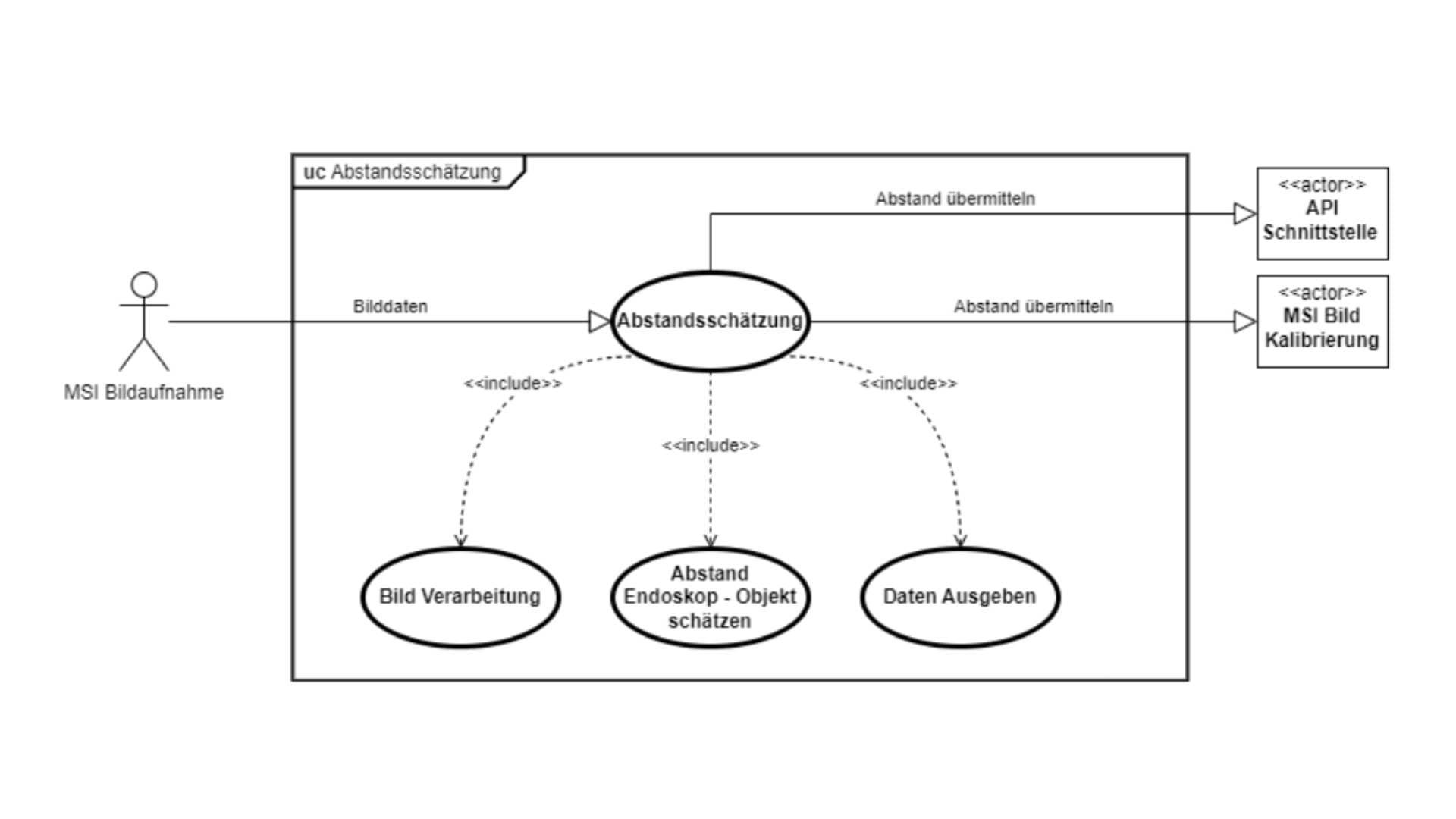

Abschließend wird ein Integrationskonzept modelliert, das den Datenfluss zwischen MSI-Aufnahme, Tiefen-/Abstandsschätzung, Kalibrierung und optionaler Weitergabe über eine Schnittstelle beschreibt. Der Schwerpunkt liegt auf einer Architektur, die mit der vorhandenen Bildpipeline gekoppelt werden kann und die Distanzinformation als Nebenprodukt einer Tiefenkarte bereitstellt.
